Ujung sekrup cukup kecil untuk diperlakukan seperti suku cadang, namun cukup presisi untuk menentukan apakah setiap pengambilan gambar dimulai dengan volume lelehan yang sama. Belilah sebagai rakitan aliran dan penyegelan yang cocok, bukan sebagai titik logam berulir.
Jawaban cepat
Pilih ujung sekrup cetakan injeksi berdasarkan empat hal: desain katup satu arah, antarmuka sekrup dan laras yang tepat, resin dan pengisi yang diproses, dan pola keausan rakitan yang ada. Model mesin saja tidak cukup jika ada versi, perbaikan sebelumnya, atau sekrup non-standar.
Untuk pesanan pengganti, kirimkan gambar asli jika tersedia, lalu verifikasikan benang, bahu, panjang ujung, perjalanan cincin, dudukan, diameter luar, dan saluran leleh dengan mesin sebenarnya. Kutipan yang baik dimulai dengan geometri. Perawatan material dan permukaan adalah yang berikutnya.
Ujung sekrup mengontrol aliran di kedua arah
Selama pemulihan sekrup, katup satu arah terbuka dan membiarkan polimer cair mengalir ke bagian depan sekrup. Pada awal injeksi, ia menutup sehingga gerakan dan tekanan sekrup bekerja pada tembakan alih-alih mendorong lelehan ke belakang di sepanjang sekrup.
Inilah sebabnya mengapa ujung sekrup, cincin periksa, dan dudukan merupakan bagian dari proses, bukan hanya perawatan.Tutorial katup satu arah ENGELmenjelaskan dua status pengoperasian yang sama dan menghubungkan perilaku penutupan secara langsung dengan pengulangan injeksi.
Tampilan pabrik kami:kesalahan ujung sekrup yang paling mahal jarang terjadi pada perbedaan antara dua tingkatan material. Ini adalah bagian yang terpasang pada sekrup tetapi tidak bergerak, tersegel, atau sejajar dengan benar. Uji kecocokan yang berhasil lebih berharga daripada daftar panjang kata sifat penjualan.
Pilih perakitan di sekitar tugas pencetakan
Desain yang tepat harus terbuka bebas selama pemulihan, menutup dengan mudah selama injeksi, dan menghindari pembatasan berlebihan pada jalur lelehan. Ia juga harus bertahan terhadap beban abrasif, perekat dan korosif resin tanpa merusak permukaan perkawinannya.
| Pertanyaan pembelian | Mengapa mengubah ujung sekrup | Apa yang harus dikirim ke pemasok |
|---|---|---|
| Resin apa yang sedang dicetak? | Viskositas, pelumasan, sensitivitas degradasi dan tugas korosi mempengaruhi saluran aliran, material dan perawatan permukaan. | Tingkat resin yang tepat, sistem warna, tahan api, dan rentang pemrosesan normal. |
| Apakah resinnya diperkuat atau diisi? | Serat kaca, pengisi mineral, dan kontaminasi yang direklamasi dapat mempercepat keausan abrasif pada ring, dudukan, dan saluran lelehan. | Jenis pengisi, persentase berat dan apakah itu berubah berdasarkan produk. |
| Seberapa tepat tembakannya? | Komponen berdinding tipis, banyak rongga, dan berbobot rapat menyebabkan perubahan kecil pada penutupan dan kebocoran katup. | Berat bagian, jumlah rongga, toleransi berat tembakan, dan data tren terkini. |
| Apa gaya katup saat ini? | Cincin geser, pemeriksaan bola, dan desain lainnya memiliki area aliran, perilaku pergerakan, dan penutupan yang berbeda. | Nomor bagian asli, gambar, foto, dan rakitan lengkap yang dilepas. |
| Apakah sekrupnya sudah pernah diganti sebelumnya? | Model mesin mungkin tidak lagi mengidentifikasi ulir yang dipasang, panjang ujung, atau geometri dudukan. | Gambar sekrup saat ini dan pengukuran langsung, tidak hanya papan nama mesin. |
| Kenapa partnya diganti? | Benang putus, jalur aliran terkikis, dan cincin bocor tidak menunjukkan tindakan perbaikan yang sama. | Kenakan foto, gejala proses, riwayat pemeliharaan, dan dimensi yang gagal. |
Nanhaiya menawarkan pola benang standar dan khusus, ditambah opsi ujung aliran balik untuk polimer khusus. Bagian yang dipilih dapat dicocokkan dengansekrup cetakan injeksiatau disediakan sebagai bagian dari yang lebih luasrangkaian suku cadang cetakan injeksi dan ekstrusi.
Baca sinyal proses sebelum melepaskan rakitan
Bantalan yang bervariasi, bobot pukulan yang melayang, atau kemampuan pengulangan perpindahan yang buruk dapat menunjukkan kebocoran katup, namun tidak ada satupun yang dapat membuktikannya sendiri. Perubahan resin, ketidakstabilan umpan, kontrol suhu, keausan barel, udara dalam lelehan, pengaturan tekanan, dan kondisi cetakan dapat menimbulkan gejala serupa.
ENGEL merekomendasikan untuk memeriksa katup satu arah, sekrup dan tong plastisisasiketika bantalan leleh berfluktuasi. Panduan pemecahan masalah yang sama menghubungkan variasi bantalan dan bobot pukulan dengan pengaturan proses dan keausan komponen.
| Sinyal yang diamati | Kemungkinan sambungan ujung sekrup | Periksa sebelum memesan |
|---|---|---|
| Posisi bantalan bervariasi dari satu pukulan ke pukulan lainnya | Cincin mungkin menutup pada titik lain atau bocor setelah dipasang. | Tren posisi aktual, tekanan, dan bobot pukulan dalam proses yang stabil. |
| Berat sebagian melayang sementara pengaturan tetap | Arus balik dapat mengurangi volume efektif yang dikirim ke cetakan. | Singkirkan penyebab pakan, suhu, bahan dan rongga jamur. |
| Bidikan pendek muncul sesekali | Katup mungkin tidak menutup berulang kali, terutama setelah perubahan pemulihan. | Bandingkan respons transfer dan jalankan uji katup yang disetujui pembuat mesin. |
| Pemulihan menjadi terbatas | Cincin yang rusak, endapan, atau jalur aliran yang berukuran terlalu kecil dapat menghambat aliran lelehan ke depan. | Periksa pergerakan bebas, endapan, rasa sakit dan hambatan saluran. |
| Bintik hitam mengikuti perubahan material | Titik mati atau permukaan yang rusak dapat menahan dan melepaskan polimer yang terdegradasi. | Periksa jalur lelehan penuh, nosel, bagian depan sekrup, dan prosedur pembersihan. |
| Kebisingan logam atau kejang cincin | Mungkin ada lecet, deformasi, ketidaksejajaran, atau benda asing. | Hentikan dan periksa berdasarkan prosedur perawatan aman dari pembuat mesin. |
Setelah rakitan dilepas, periksa diameter luar cincin periksa, kedua permukaan ujungnya, permukaan dudukan, badan ujung, saluran lelehan, dan ulir. SebuahArtikel teknis ARBURGmengidentifikasi abrasi, adhesi, dan korosi sebagai mekanisme keausan dan menunjukkan bahwa keausan pada diameter ring, permukaan ujung, dan dudukan penyegelan dapat mengubah pergerakan ring dan stabilitas bantalan.
Jangan mendiagnosis cincin periksa dengan menambahkan tekanan penahan hingga bagian tersebut terisi.Perubahan pengaturan dapat menyembunyikan kebocoran tanpa memperbaikinya. Tangkap garis dasar yang stabil, ikuti metode pengujian yang disetujui pembuat mesin, dan periksa perangkat keras sebelum mengubah spesifikasi penggantian.
Ganti satu bagian hanya jika bagian yang berpasangan masih bagus
Cincin pemeriksa dapat diganti dengan sendirinya jika ujung dan dudukannya tetap berada dalam dimensi yang disetujui, permukaan perapatnya kokoh, dan cincin baru dapat bergerak bebas melalui perjalanan lengkapnya. Ini adalah perbaikan yang berbiaya lebih rendah, tetapi hanya jika pemeriksaan mendukungnya.
Gantilah ujung, cincin, dan dudukan yang sesuai bila beberapa permukaan menunjukkan keausan, cincin tersangkut atau tergores pada komponen lain, suku cadang lama tercampur di seluruh mesin, atau tidak ada lagi dimensi asli yang dapat diandalkan. Menggabungkan satu bagian penyegelan baru dengan dua bagian kawin yang aus dapat menciptakan jalur kebocoran baru.
Tampilan pabrik kami:sampel yang sudah usang adalah bukti, bukan gambar induk. Jika kita menyalin dudukan yang terkikis, cincin yang memendek, atau benang yang rusak dengan tepat, komponen baru dapat mereproduksi masalah lama dengan permukaan yang lebih bersih. Kami merekonstruksi hubungan yang diinginkan dari gambar, komponen kawin, dan titik referensi yang belum dipakai.
Data ujung sekrup cetakan injeksi Nanhaiya

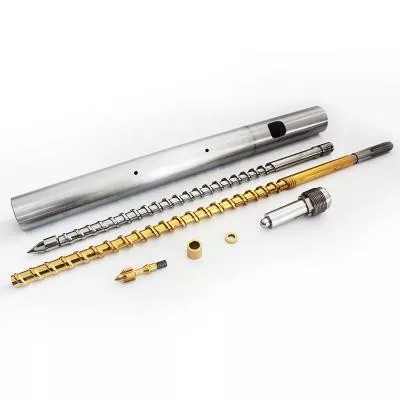

ItuUjung sekrup cetakan injeksi Nanhaiyadibuat sebagai antarmuka antara jalur leleh sisi sekrup dan nosel. Ini tersedia untuk berbagai diameter sekrup dan merek mesin injeksi, dengan ulir khusus dan geometri komponen untuk pekerjaan penggantian.
| Spesifikasi | Data produk Nanhaiya | Relevansi pembelian |
|---|---|---|
| Bahan dasar | D2 | Catat materi sebenarnya pada dokumen kutipan dan inspeksi. |
| Kekerasan | HRC45-62 | Nilai yang dipilih harus sesuai dengan perlakuan panas, ketahanan aus, dan bahan kawin. |
| Kelurusan | 0,02 mm/m | Geometri dan penyelarasan penting pada antarmuka depan sekrup. |
| Wajah lapis baja | Bimetalik | Memberikan opsi tahan aus pada permukaan kerja yang terbuka. |
| Konfigurasi serat kaca | 30% / 60% | Nyatakan persentase serat kaca dan kadar resin sebenarnya dalam RFQ. |
| Bagian berat | 1kg | Nilai referensi halaman produk; berat akhir mengikuti geometri yang disetujui. |
| Rute manufaktur | Pemesinan CNC, perlakuan panas, dan pemolesan presisi | Operasi ini mengontrol bentuk, kondisi permukaan, dan kesesuaian akhir. |
| Aplikasi standar | Cetakan termoplastik PE, PP, ABS dan PVC | Kirimkan juga bahan tambahan, pewarna, konten daur ulang, dan data pengisi. |
Untuk unit plastisisasi lengkap, Nanhaiya juga memproduksisekrup cetakan injeksi mutan, sekrup cetakan injeksi bertahapdan barel pengganti yang cocok. Yang berdekatannozel injeksidapat ditinjau pada saat yang sama ketika masalah kebocoran, penyelarasan, atau aliran leleh melampaui ujung sekrup.
Dimensi yang menentukan apakah suatu bagian akan cocok
Pembuat dan model mesin dapat mempersempit pencarian, namun tidak dapat menggantikan gambar. Kelompok model mungkin menggunakan beberapa ukuran unit injeksi, dan mesin mungkin sudah memiliki sekrup pengganti yang berbeda dari versi aslinya.
- Identifikasi sekrup yang terpasang.Catat pembuat mesin, model, penunjukan unit injeksi, diameter sekrup, informasi seri, dan penggantian sekrup sebelumnya.
- Definisikan thread secara lengkap.Meliputi diameter mayor dan minor, pitch, arah ulir, panjang ulir, posisi awal, relief, dan lokasi bahu.
- Ukur tumpukan aksial.Catat keseluruhan panjang ujung, panjang ring, panjang tempat duduk, perjalanan ring dan setiap bahu yang mengontrol posisi penutupan.
- Ukur antarmuka radial.Catat diameter badan ujung, diameter luar dan dalam cincin, diameter dudukan, referensi lubang barel, dan jarak kerja yang diperlukan.
- Petakan jalur pencairan.Tampilkan jumlah seruling, lebar saluran, kedalaman saluran, profil hidung, dan radius apa pun yang memengaruhi aliran atau pembersihan.
- Tandai permukaan yang tersegel dan aus.Identifikasi kontak muka mana selama penutupan dan dimensi mana yang diukur dari referensi yang belum dipakai.
Jangan sembunyikan ketidakpastian di dalam toleransi.Jika permukaan lama sudah aus, beri label nilai terukur sebagai dimensi keausan sebenarnya. Pisahkan dimensi akhir yang diusulkan. Perbedaan tersebut memungkinkan teknisi memperbaiki bagian tersebut alih-alih menyetujui salinan kerusakan yang sebenarnya.
Periksa penggantinya sebelum memasuki produksi
Inspeksi yang masuk harus memverifikasi identitas, dimensi dan pergerakan sebelum rakitan terkena panas dan tekanan. Simpan gambar, catatan material, dan hasil inspeksi yang telah disetujui dengan nomor komponen yang sama.
- Nomor part dan revisi gambar sesuai dengan pesanan pembelian
- Catatan bahan dan perlakuan panas sesuai dengan kutipan
- Diameter kritis dan panjang aksial berada dalam toleransi gambar
- Pengukur ulir atau pemeriksaan perkawinan memastikan sambungan
- Cincin periksa bergerak bebas tanpa goyangan atau kejang yang terlihat
- Cincin dan dudukan bersentuhan dengan permukaan penyegelan yang diinginkan
- Saluran lelehan bersih, halus dan bebas dari gerinda
- Permukaan yang dipoles tidak menunjukkan kerusakan penanganan atau cacat lapisan
- Arah perakitan dan urutan komponen didokumentasikan
- Bobot dan bantalan tembakan dasar dicatat setelah pemasangan
Setelah instalasi, gunakan prosedur permulaan yang disetujui dan bandingkan prosesnya dengan garis dasar yang dipertahankan. Tip baru dapat mengubah pemulihan, respons dekompresi, atau perilaku penutupan katup, jadi jangan berasumsi bahwa setiap pengaturan lama tidak boleh diubah.
Apa yang harus dikontrol oleh pabrik
Kualitas ujung sekrup berasal dari hubungan antar bagian. Konsentrisitas benang, posisi bahu, perjalanan cincin, geometri permukaan penyegelan, penyelesaian jalur aliran, dan kondisi perlakuan panas harus bekerja sama. Satu angka kekerasan yang mengesankan tidak dapat mengimbangi panjang tumpukan yang salah atau permukaan penyegelan yang kasar.
milik Nanhaiyaperalatan produksitermasuk gergaji CNC dengan kesalahan pengumpanan pada atau di bawah 0,1 mm, mesin bubut CNC untuk benda kerja hingga 6 m, dan peralatan pengeboran dan penggilingan dengan akurasi posisi 0,02 mm. Pemesinan lima sumbu digunakan untuk penerbangan tidak teratur dan struktur flensa khusus.
Bagi pembeli, pertanyaan praktisnya bukanlah apakah pemasok memiliki peralatan mesin. Tanyakan bagaimana gambar ditinjau, dimensi mana yang diperiksa, bagaimana material dan perlakuan panas ditelusuri, dan bagaimana pergerakan cincin yang telah selesai diperiksa. Nanhaiya memberikan tinjauan gambar pra-penjualan dan dukungan teknis melaluinyatim layanan.
Daftar periksa RFQ untuk ujung sekrup pengganti
Kirimkan satu paket yang jelas, bukan serangkaian pesan parsial. Informasi berikut memungkinkan pemasok memutuskan apakah pekerjaan tersebut merupakan penggantian standar, komponen yang direkayasa ulang, atau desain ulang.
- Pembuat mesin, model, nomor seri dan ukuran unit injeksi
- Diameter sekrup terpasang dan gambar sekrup
- Nomor bagian ujung sekrup asli dan revisi gambar
- Lengkapi rakitan lama dengan bagian-bagian yang tertata rapi
- Foto dari depan, samping, ulir dan muka penyegel
- Dimensi benang, bahu, cincin, dudukan dan lintasan
- Kelas resin, jenis pengisi dan persentase pengisi
- Pewarna, konten daur ulang, dan aditif korosif
- Suhu leleh normal dan ukuran bidikan
- Berat bagian, jumlah rongga dan variasi yang diterima
- Tren bantalan, transfer, dan pemulihan sebelum penghapusan
- Keausan yang diamati, mode kegagalan dan jumlah yang dibutuhkan
Jika gambarnya hilang, tandai setiap permukaan yang diukur dan foto pengaturan pengukurannya. Jangan mengirimkan satu pun diameter luar dan meminta pabrik untuk menyimpulkan benang, dudukan, dan perjalanan darinya.
Pertanyaan yang sering diajukan
Apa fungsi ujung sekrup cetakan injeksi?
Rakitan ujung sekrup membawa katup satu arah. Ini terbuka selama pemulihan sekrup sehingga lelehan dapat bergerak di depan sekrup, kemudian ditutup selama injeksi untuk membatasi aliran balik dan mentransfer tekanan ke dalam cetakan.
Apa saja tanda-tanda check ring atau ujung sekrup yang aus?
Sinyal proses yang umum mencakup bantalan leleh yang bervariasi, bobot tembakan yang tidak konsisten, kemampuan pengulangan tekanan yang buruk, tembakan pendek setelah penyebab lain dikesampingkan, dan respons transfer yang lebih lama atau kurang stabil. Konfirmasikan keausan dengan uji kebocoran terkontrol dan inspeksi dimensi.
Bisakah saya memesan ujung sekrup pengganti berdasarkan model mesin saja?
Pembuat dan model mesin merupakan titik awal yang berguna, namun pesanan penggantian yang dapat diandalkan juga harus mencakup diameter sekrup, dimensi ulir dan bahu, panjang ujung, dimensi cincin periksa dan dudukan, jalur aliran, resin, isi pengisi, gambar dan foto yang jelas.
Haruskah saya mengganti hanya cincin periksa atau rakitan ujung sekrup yang lengkap?
Ganti hanya komponen yang aus jika ujung, dudukan, dan ulir yang menyatu masih berada dalam dimensi dan kondisi permukaan yang disetujui. Ganti rakitan yang cocok ketika beberapa permukaan penyegelan sudah aus, dimensi tidak pasti, atau komponen lama dan baru tercampur tidak dapat menghasilkan pergerakan dan penyegelan yang andal.
Bahan apa yang digunakan Nanhaiya untuk ujung sekrup cetakan injeksi?
Nanhaiya menawarkan ujung sekrup cetakan injeksi D2 dengan rentang kekerasan HRC45-62 yang dipublikasikan, kelurusan 0,02 mm/m, dan opsi permukaan lapis baja bimetalik. Konfigurasi akhir disesuaikan dengan resin, pengisi, antarmuka mesin, dan tugas keausan.
Apakah ujung sekrup yang lebih keras selalu bertahan lebih lama?
Tidak. Kekerasan hanyalah salah satu bagian dari performa keausan. Kimia paduan, perlakuan panas, ketahanan terhadap korosi, material kawin, penyelesaian permukaan, penyelarasan, pembersihan, dan resin yang diproses semuanya memengaruhi masa pakai.
Apa yang harus saya kirimkan ke Nanhaiya untuk mendapatkan penawaran ujung sekrup?
Kirimkan pembuat dan model mesin, diameter sekrup, persentase resin dan pengisi, nomor komponen atau gambar asli, dimensi pemasangan lengkap, foto dari beberapa sudut, gejala keausan, tren bobot tembakan, dan jumlah yang dibutuhkan.
