Apa Itu Barel Sekrup Kembar Kerucut dan Bagaimana Cara Kerjanya?

Berjalanlah ke pipa PVC atau pabrik profil mana pun dan mesin di saluran tersebut hampir pasti merupakan sekrup kembar berbentuk kerucut. Itu bukanlah suatu kebetulan sejarah. Bentuk sekrup memecahkan serangkaian masalah spesifik yang ditimbulkan oleh PVC, dan setelah Anda mengetahui alasannya, keseluruhan mesin menjadi masuk akal.

Panduan ini mencakup mekanisme, notasi ukuran yang membingungkan sebagian besar pembeli, aplikasi sebenarnya, dan ukuran yang kami buat.

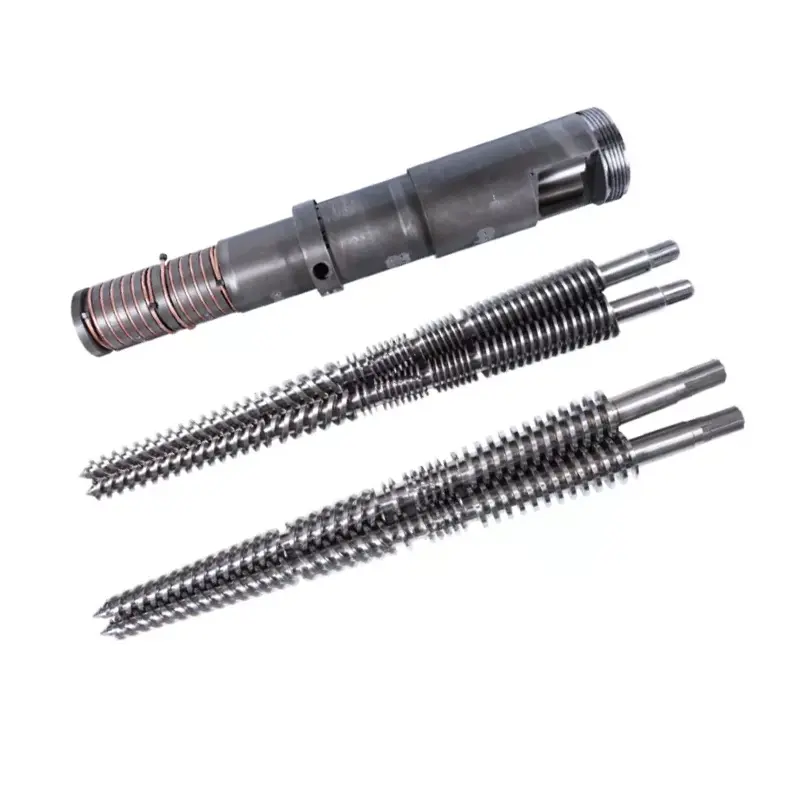

Apa Itu Barel Sekrup Kembar Kerucut?

Laras sekrup kembar berbentuk kerucut adalah unit plastisisasi dari ekstruder sekrup kembar berbentuk kerucut. Ia memiliki dua bagian yang berfungsi sebagai satu: sebuah tong dengan dua lubang runcing yang saling tumpang tindih, dan dua sekrup runcing yang berada di dalamnya.

Berbentuk kerucutberarti sekrupnya lebar di ujung umpan dan menyempit ke arah ujung pelepasan. Lubangnya meruncing agar serasi. Segala sesuatu tentang mesin mengikuti fakta geometris tersebut.

Bandingkan dengan alaras sekrup kembar paralel, di mana kedua sekrup memiliki diameter yang sama dari ujung ke ujung di dalam lubang angka delapan yang konstan. Gagasan yang sama tentang dua sekrup yang bekerja bersama, konsekuensinya sangat berbeda.

Cara Membaca Sekrup Kerucut Ukuran Seperti 55/110

Setiap kutipan, gambar, dan RFQ berbentuk kerucut memiliki nomor berpasangan: 45/90, 55/110, 65/132, 80/156. Pembeli terus-menerus melihatnya dan sering kali tidak yakin nomor mana yang mana. Perlu waktu tiga puluh detik untuk menyelesaikannya.

Bacalah seperti itu dan sekilas ukurannya memberi tahu Anda banyak hal. Selisih antara kedua angka tersebut adalah lancip, dan lancip adalah tempat terjadinya kompresi. Ujung yang besar menentukan berapa banyak material yang dapat ditelan mesin; ujung kecil menentukan tekanan yang dapat dihasilkannya pada cetakan.

Ini juga mengapa himpunan berbentuk kerucut tidak dapat diganti begitu saja. Dua sekrup dengan diameter pelepasan yang sama tetapi diameter umpan berbeda merupakan mesin berbeda dengan perilaku kompresi berbeda, meskipun angka pertama cocok.

Cara Kerja Barel Sekrup Kembar Kerucut, Langkah demi Langkah

1. Makanan.Materi jatuh ke ujung yang lebar. PVC biasanya hadir dalam bentuk bubuk campuran kering, yang besar dan kepadatannya rendah, dan asupan yang besar memberikan volume yang dibutuhkan. Di banyak jalur, bubuk tersebut diberi makan secara paksa daripada dibiarkan jatuh karena gravitasi.
2. Menyampaikan.Kedua sekrup saling bertautan, dan penerbangan yang satu menyeka saluran yang lain. Material terperangkap dalam ruang tertutup dan didorong ke depan secara mekanis, bukan diseret oleh gesekan.
3. Kompresi.Saat lubang menyempit, material yang sama menempati volume yang semakin sedikit. Udara diperas, partikel-partikel ditekan bersama-sama, dan kepadatan terus meningkat sepanjang panjangnya.
4. Plastisisasi.Panas barel dan kerja mekanis menyatukan bubuk yang dipadatkan menjadi lelehan homogen. Zona dipanaskan dan didinginkan secara terpisah sehingga setiap bagian mempertahankan suhu yang dibutuhkan tahap tersebut.
5. Degassing.Kelembapan dan zat-zat yang mudah menguap dikeluarkan melalui ventilasi sebelum dapat merusak permukaan produk.
6. Pengukuran dan pelepasan.Ujung yang sempit menghasilkan tekanan dan menghasilkan lelehan yang stabil dan seragam ke dalam cetakan.

Kontrol suhu lebih penting di sini daripada di sebagian besar ekstrusi. Barel kami menggunakan sistem pemanas dan pendingin multi-tahap dengan zona yang dibagi berdasarkan fungsi, pengumpanan, kompresi, dan homogenisasi, sehingga setiap bagian dapat diatur sesuai dengan kebutuhan sebenarnya pada tahap plastisisasi tersebut, alih-alih mengikuti satu titik setel global.

Mengapa Taper Penting: Tiga Efek

Bentuk lancip bukanlah pilihan gaya. Ini menghasilkan tiga efek mekanis sekaligus, dan bersama-sama mereka menentukan keunggulan mesin ini.

1. Asupan besar untuk bedak dengan kepadatan rendah

PVC kaku diproses sebagai campuran kering: bubuk resin ditambah penstabil, pelumas, pengisi, dan pigmen. Campurannya lembut dan penuh udara, sehingga memerlukan volume sebelum memerlukan yang lain.

Ujung umpan yang lebar memberikan volume tersebut. Sekrup dengan diameter konstan harus berukuran besar sepanjang keseluruhannya untuk menelan masukan yang sama, yang membawa masalah tersendiri pada ujung pelepasan.

2. Kompresi yang terbentuk secara bertahap

Pada sekrup berdiameter konstan, kompresi terjadi karena saluran menjadi lebih dangkal, dan perubahan tersebut cenderung terjadi pada bagian transisi tertentu.

Pada sekrup berbentuk kerucut, lubangnya sendiri terus menyempit. Kompresi tersebar sepanjang dan bukan terpusat pada satu zona, sehingga material dikerjakan secara terus-menerus dibandingkan ditekan dengan kuat di satu tempat. Itulah yang dimaksud dengan “rasio kompresi bertahap” dalam praktiknya, dan material yang peka terhadap panas mendapat manfaat langsung dari hal tersebut.

3. Meningkatnya tekanan menuju debit yang lebih pendek

Ujung yang menyempit memusatkan lelehan menjadi penampang yang lebih kecil, yang menghasilkan tekanan yang dibutuhkan cetakan. Pada saat yang sama, bagian pelepasannya pendek, sehingga lelehan tidak akan panas pada tekanan tinggi lebih lama dari yang diperlukan.

Untuk polimer yang terdegradasi seiring berjalannya waktu pada suhu, bagian pendek bertekanan tinggi merupakan suatu fitur dan bukan batasan.

Geser Lembut: Mengapa PVC Berakhir di Mesin Ini

PVC kaku memiliki jendela pemrosesan yang sempit. Jika dikerjakan terlalu keras, maka baja tersebut akan rusak, melepaskan hidrogen klorida, yang kemudian menyerang baja yang ditumpanginya. Gunakan terlalu sedikit dan tidak pernah menyatu dengan benar. Mesin harus mengisi celah itu setiap kali dijalankan.

Sekrup kembar berbentuk kerucut memasangnya sesuai desain. Kombinasi rasio kompresi bertahap, geser lembut, dan kapasitas pengangkutan yang kuat cocok dengan material yang sensitif terhadap geser dan suhu, dan PVC adalah contoh keduanya.

Penyampaian yang kuat adalah bagian ketiga dan itu sama pentingnya dengan bagian yang lembut. Karena sekrup saling bertautan dan mendorong material secara mekanis, mesin tidak bergantung pada gesekan untuk memindahkan bubuk yang daya cengkeramnya buruk. Outputnya tetap stabil meskipun pakannya berupa campuran kering, bukan pelet.

Sisi kimia dari hal ini, dan apa artinya terhadap perawatan permukaan, dibahas dalam artikel kamiPanduan barel sekrup PVC.

Sekrup Kerucut Intermeshing vs Non-Intermeshing

Kerucut bukanlah satu hal. Seberapa dalam kedua sekrup terpasang akan mengubah perilaku mesin, dan kami membuat kedua konfigurasi tersebut.

Sekrup kembar berbentuk kerucut yang saling bertautansaling bertautan, sehingga penerbangan salah satu sekrup mencapai saluran yang lain. Ruang tertutup yang dihasilkannya memberikan penyampaian positif dan pencampuran yang menyeluruh dan terkontrol, dan sekrup saling menyeka hingga bersih saat diputar. Ini adalah konfigurasi di balik sebagian besar pekerjaan pipa, profil, dan lembaran PVC.

Sekrup kembar berbentuk kerucut yang tidak saling menyatududuk berdampingan tanpa terlibat. Penyampaiannya kurang positif dan geserannya lebih rendah, sehingga cocok untuk material yang tidak dapat mentolerir banyak pekerjaan sama sekali.

Poin praktisnya bagi pembeli juga sama dengan notasi ukuran: penggantinya harus sesuai dengan konfigurasi mesin yang Anda miliki. Nanhaiya adalah salah satu produsen paling awal di Tiongkok yang mengkhususkan diri pada sekrup kembar berbentuk kerucut intermeshing dan non-intermeshing, sehingga satu set dapat dibuat dengan cara apa pun.

Kerucut atau Paralel? Versi Singkat

Keduanya adalah sekrup kembar. Mereka dibangun untuk masalah yang berbeda.

Aturan praktisnya: jika bahannya peka terhadap panas dan berbentuk bubuk, lancip cocok untuk Anda. Jika pekerjaannya berupa peracikan atau pembuatan pelet bervolume tinggi, mesin paralel biasanya lebih unggul. Perbandingan selengkapnya ada di kamipanduan kerucut vs paralel.

Apa yang Sebenarnya Diproduksi oleh Sekrup Kembar Kerucut

Empat kelompok mencakup keluaran: profil, lembaran, pipa, dan profil berbentuk khusus. Dalam praktiknya, itu berarti daftar panjang produk sehari-hari.

Produk PVC

Papan busa PVC dan papan dekoratif seperti panel langit-langit dan dinding. Pipa suplai dan drainase air PVC-U, pipa conduit, dan pipa bergelombang berdiameter kecil. Profil pintu dan jendela, baik kusen maupun ikat pinggang. Panel langit-langit dan baki kabel. Selang fleksibel seperti selang taman dan saluran, serta strip penyegel untuk pintu dan jendela.

Produk yang dimodifikasi dan komposit

Lantai komposit kayu-plastik PVC, pagar, dan cetakan dekoratif. Lembaran PVC berisi kalsium karbonat, termasuk matras teknik. Profil PP berisi talk untuk aplikasi yang tidak terlalu menuntut.

Pekerjaan kayu-plastik patut mendapat perhatian tersendiri. Nanhaiya muncul di Forum KTT Plastik Kayu Tiongkok ke-18 sebagai salah satu pemasok barel sekrup kembar berbentuk kerucut terbesar di Tiongkok untuk WPC, dan sisi keausan dari tugas tersebut tercakup dalam kamiPanduan barel sekrup WPC.

Produk khusus lainnya

Strip dekoratif ABS untuk peralatan rumah tangga dan interior otomotif. Pipa pasokan air komposit PE/PVC, yang menggabungkan ketangguhan PE dengan kekakuan PVC.

Khususnya dalam lembaran PVC, bahan bangunan menyumbang sekitar 60% dari penggunaan akhir, dengan kemasan kedua. Garis-garis tersebut biasanya menjalankan sekrup berbentuk kerucut yang berputar berlawanan dengan bahan mentah yang diberi makan secara paksa, sehingga plastisisasi, pencampuran, dan pemotongan tetap stabil selama seluruh proses.

Ukuran Yang Kami Bangun

Ini adalah spesifikasi sekrup dan laras kembar berbentuk kerucut yang kami produksi, ditulis sebagai diameter pelepasan di atas diameter umpan.

Kisaran tersebut mencakup sekitar 90% sekrup kembar berbentuk kerucut yang tersedia di pasar, dan masing-masing lini produk di belakangnya, termasukpapan PVCDanProfil PVCset, duduk di bawahbarel sekrup kembar berbentuk kerucut kami. Jika mesin Anda tidak termasuk dalam daftar, geometri dapat dirancang agar sesuai dengan garis Anda daripada dipaksa ke ukuran standar terdekat.

Perhatikan pasangan yang berbagi nomor pertama. 65/120 dan 65/132 keduanya dikeluarkan pada 65 mm namun memiliki volume yang sangat berbeda, dan 80/143, 80/156, dan 80/172 menghasilkan titik yang sama tiga kali lipat. Diameter umpan bukanlah detail.

Ketika Set Kerucut Perlu Diganti

Sekrup berbentuk kerucut dipakai di tempat yang tekanannya paling tinggi, yaitu menuju ujung pelepasan yang sempit. Mesin memberi sinyal sebelum bagian-bagiannya terlihat buruk.

• Output turunpada kecepatan sekrup yang sama, karena jarak bebas yang aus menyebabkan lelehan tergelincir ke belakang, bukannya bergerak maju.
• Penurunan kualitas plastisisasi.Pada PVC yang terlihat sebagai perpaduan yang buruk, warna yang tidak merata, atau cacat permukaan pada profil.
• Beban motor menanjakpada keluaran konstan, menunjukkan tarikan, ketidaksejajaran, atau penurunan ketahanan bangunan material.
• Bintik hitam kembali munculsetelah dibersihkan, yang pada PVC sering kali berarti bahan yang terdegradasi tertahan di tempat yang sudah aus dan dimasak di sana.

Konfirmasikan dengan instrumen, bukan tayangan. Ukur sekrup dan lubang sesuai dengan gambar pembuatan, dan periksa jarak antara kedua sekrup serta antara sekrup dan laras.

Mengapa Bekerja Dengan Nanhaiya

Nanhaiya telah memproduksi sekrup dan barel selama lebih dari dua puluh tahun dan melayani 500+ klien di seluruh dunia. Kitarentang barel sekrup kembar berbentuk kerucutmencakup papan PVC, lembaran PVC, profil PVC, dan tugas PE, dalam konfigurasi intermeshing dan non-intermeshing, cocok dengan sekitar 90% mesin berbentuk kerucut yang beroperasi.

Memilih dengan benar membutuhkan tiga langkah, dan kami mengerjakannya bersama Anda: mengidentifikasi bahan yang sedang diproses, memahami apa yang harus diproduksi oleh lini tersebut, lalu mencocokkan laras dengan peralatan yang sebenarnya Anda miliki. Untuk alat berat non-standar, teknisi kami merancang geometri agar sesuai.

Perlakuan permukaan ditentukan secara terpisah dari geometri, karena bergantung pada seberapa abrasif dan korosif formulasi Anda. Kami menyediakan nitridasi, pelapisan krom, baja tahan karat, permukaan bimetalik, dan penyemprotan tungsten karbida, dan jika diperlukan umpan, kami menyemprotkan paduan keras dalam lingkaran penuh di sekitar zona keausan lubang untuk meningkatkan kekerasan bagian dalam hingga 62 HRC. Kitapanduan bimetalik vs nitridasimenjelaskan kapan hal itu terbayar, dan panduan material mencakup baja dasar.

Kirimkan model mesin Anda, ukuran sekrup sebagai kedua angka, dan material yang Anda jalankan. Anda mendapatkan penawaran dalam waktu 12 jam.

Pertanyaan yang Sering Diajukan

Apa itu laras sekrup kembar berbentuk kerucut?

Ini adalah unit plastisisasi dari ekstruder sekrup kembar berbentuk kerucut: sebuah tong dengan dua lubang runcing yang saling tumpang tindih yang menahan dua sekrup runcing. Sekrupnya lebar di ujung umpan dan menyempit ke arah cetakan, dan lancip tersebut menghasilkan kompresi bertahap, geseran lembut, dan pengangkutan kuat.

Bagaimana cara kerja laras sekrup kembar berbentuk kerucut?

Bahan memasuki ujung umpan lebar, dimana asupan besar sesuai dengan bubuk besar. Sekrup yang saling bertautan meneruskannya secara mekanis, dan ketika lubangnya menyempit, material tersebut terus dikompresi, sehingga udara terjepit dan kepadatannya meningkat. Zona yang dipanaskan memadukannya menjadi lelehan yang seragam, zat-zat yang mudah menguap dibuang, dan ujung pelepasan yang sempit menghasilkan tekanan yang dibutuhkan cetakan.

Apa arti dua angka pada ukuran sekrup berbentuk kerucut?

Angka yang lebih kecil adalah diameter pada ujung pelepasan, dan angka yang lebih besar adalah diameter pada ujung umpan. Sekrup 55/110 berukuran 55 mm di ujung dan 110 mm di saluran masuk. Selalu berikan kedua nomor saat meminta penawaran, karena ukuran seperti 65/120 dan 65/132 memiliki nomor pertama yang sama tetapi tidak dapat dipertukarkan.

Mengapa sekrup kembar berbentuk kerucut digunakan untuk PVC?

PVC kaku sensitif terhadap geseran dan suhu, dan berbentuk bubuk campuran kering yang besar. Desain berbentuk kerucut menjawab ketiga masalah sekaligus: ujung umpan yang besar menelan bubuk, kompresi bertahap membuat material bekerja dengan stabil alih-alih menekannya dengan keras di satu zona, dan pemotongan yang lembut menjaganya agar tidak terdegradasi.

Apa perbedaan antara sekrup kembar berbentuk kerucut dan paralel?

Sekrup kembar berbentuk kerucut mengecil dari ujung umpan lebar ke ujung pelepasan sempit, memberikan kompresi bertahap dan geser lembut, yang sesuai dengan pipa, profil, dan lembaran PVC kaku. Sekrup kembar paralel memiliki diameter konstan di seluruh bagiannya, yang sesuai dengan proses compounding, masterbatch, dan pelet dengan output tinggi di mana geseran yang dapat disesuaikan lebih penting.

Apa perbedaan antara sekrup kerucut intermeshing dan non-intermeshing?

Sekrup-sekrup yang saling bertautan saling terhubung, sehingga penerbangan yang satu mencapai saluran yang lain. Hal ini menciptakan ruang tertutup, pengangkutan positif, dan pencampuran menyeluruh, dan sekrup saling menyeka hingga bersih. Sekrup non-intermeshing dipasang berdampingan tanpa terpasang, sehingga menghasilkan geseran yang lebih rendah dan pengangkutan yang kurang positif untuk material yang tidak tahan terhadap banyak pekerjaan.

Produk apa yang dibuat dengan ekstruder sekrup kembar berbentuk kerucut?

Empat kelompok: profil, lembaran, pipa, dan profil berbentuk khusus. Dalam praktiknya yang meliputi busa PVC dan papan dekoratif, pipa air dan drainase PVC-U, saluran, profil pintu dan jendela, panel langit-langit, baki kabel, selang dan strip penyegel, lantai dan pagar komposit kayu-plastik, lembaran PVC terisi, strip dekoratif ABS, dan pipa komposit PE/PVC.

Apakah sekrup kembar berbentuk kerucut harus diganti berpasangan?

Ya. Jarak bebas antara kedua sekrup diatur selama pembuatan dan tidak dapat diperoleh kembali dengan memasang satu sekrup baru pada sekrup yang sudah aus. Sekrup kembar berbentuk kerucut diproduksi, dipasok, dan diganti sebagai pasangan yang serasi, dan sekrup tersebut juga harus disimpan dan ditangani dengan cara yang sama.
