Bagaimana sekrup dapat memenuhi ketahanan aus dan persyaratan pemrosesan presisi tinggi?

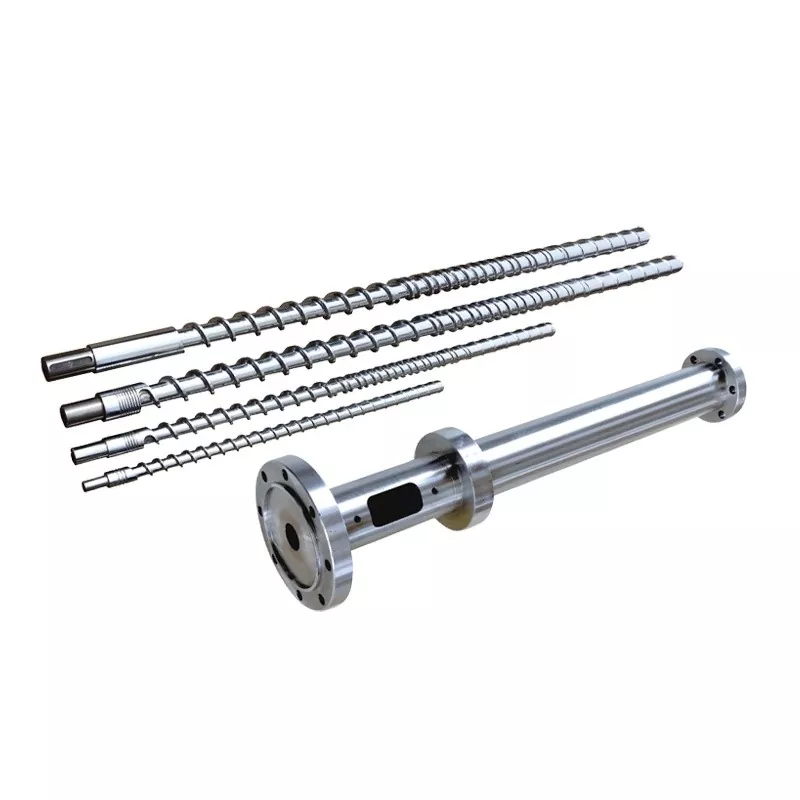

Di bidang ekstrusi plastik dan cetakan injeksi,sekrup tunggaladalah komponen daya inti dari seluruh lini produksi. Didesain dengan baik dan diproduksi secara presisi, hal ini tidak hanya menentukan stabilitas pengangkutan material dan kualitas plastisisasi, namun juga secara langsung memengaruhi keakuratan dimensi produk jadi dan kontinuitas produksi. Dihadapkan dengan material kompleks yang mengandung serat kaca, kalsium karbonat, pengisi mineral, dan aditif korosif, menjaga ketahanan aus yang sangat baik dan akurasi pemrosesan yang stabil untuk bagian penting ini di bawah beban tinggi, gesekan tinggi, dan suhu tinggi dalam jangka panjang telah menjadi fokus teknis bagi manajer peralatan dan insinyur proses.

Keausan dan Korosi: Penyebab Utama Berdasarkan Data Produksi

Faktor-faktor yang menyebabkan kegagalan dini permukaan sekrup berhubungan langsung dengan karakteristik bahan yang diproses. Bahan yang berbeda menghasilkan mekanisme kerusakan yang berbeda pada aSekrup Tunggal,membutuhkan solusi perlindungan yang ditargetkan. Tabel di bawah ini merangkum tiga jenis kerusakan material yang umum dan dampaknya:

Dalam produksi sebenarnya, keausan abrasif dan korosi kimia sering terjadi secara bergantian, sehingga semakin mempercepat kerusakan sekrup. Oleh karena itu, sistem proteksi yang lengkap harus dibangun dari tiga aspek: material, perlakuan panas, dan rekayasa permukaan.

Jalur Teknis Utama untuk Meningkatkan Ketahanan dan Presisi Aus

Proses Inti: Perlindungan Sistematis dari Perlakuan Bahan Dasar hingga Pelapisan Permukaan Keras

Untuk mencapai ketahanan aus yang tinggi dan presisi tinggi, produsen profesional biasanya mengadopsi sistem proses bertahap berikut:

• Pendinginan dan tempering bahan dasar– Gunakan baja paduan 38CrMoAlA, lakukan pendinginan dan temper suhu tinggi untuk mendapatkan struktur sorbit temper yang seragam, menghilangkan tegangan tempa dan memberikan ketangguhan inti yang baik.
• Penggilingan presisi– Gunakan penggiling silinder dan ulir CNC presisi tinggi untuk memastikan keakuratan geometris profil penerbangan. Kelurusan, toleransi nada, dan kekasaran permukaan aSekrup Tunggaldikontrol hingga tingkat mikron, mengurangi aliran balik lelehan dan gesekan lokal.
• Nitridasi permukaan– Oleskan nitridasi gas atau ion untuk membentuk lapisan putih 0,3–0,6 mm pada permukaan sekrup, sehingga mencapai kekerasan permukaan HV900–1100, sehingga sangat meningkatkan ketahanan aus abrasif sekaligus mempertahankan ketangguhan inti.
• Pelapisan elektroplating atau tanpa listrik– Untuk bahan yang sangat korosif (misalnya PVC, fluoroplastik), tambahkan lapisan kromium keras atau nikel tanpa listrik di atas lapisan nitridasi untuk menutup pori-pori mikro dan meningkatkan ketahanan terhadap korosi, sekaligus mengurangi adhesi lelehan.
• Pengelasan semprot paduan ganda (PTA atau kelongsong laser)– Untuk material yang sangat abrasif seperti serat kaca, kalsium karbonat, atau material daur ulang, aplikasikan paduan berbahan dasar nikel atau kobalt pada ujung penerbangan, sehingga mencapai kekerasan melebihi HRC60. Struktur komposit ini memungkinkan sekrup mempertahankan kapasitas plastisisasi yang stabil dan jarak bebas yang presisi di bawah lingkungan ekstrusi berkecepatan tinggi dan korosif.

Pemesinan Presisi dan Pencocokan Proses: Memastikan Plastisisasi yang Seragam dan Konsistensi Produk

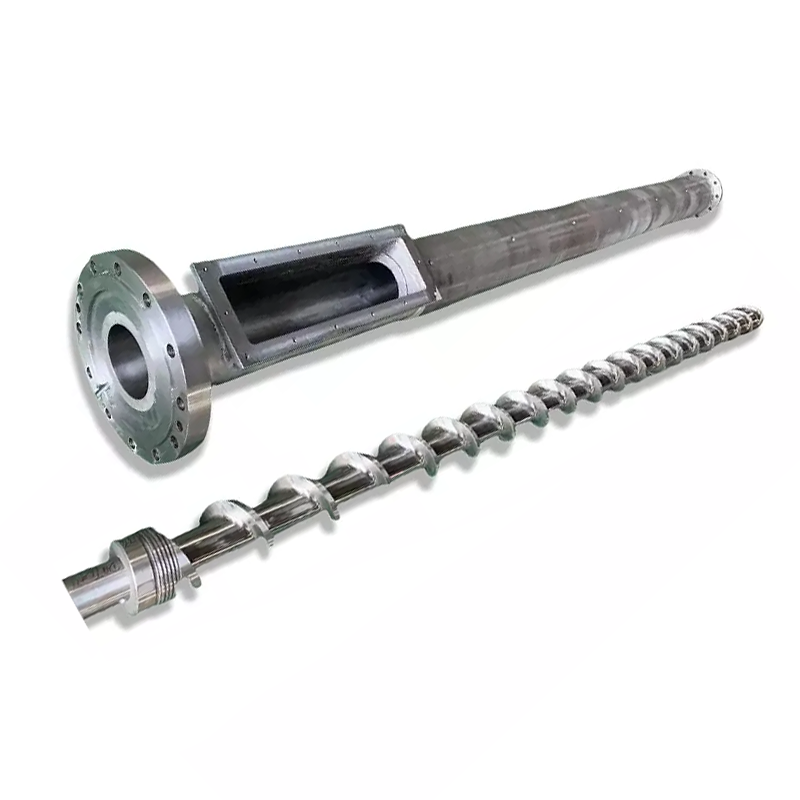

Presisi tinggi tidak hanya tentang toleransi dimensi sekrup itu sendiri, tetapi juga tentang mengontrol jarak antara diameter luar penerbangan sekrup dan dinding bagian dalam laras. Pengalaman menunjukkan bahwa mengendalikan jarak antara aSekrup Tunggal dan laras dalam jarak 0,10–0,20 mm (tergantung diameter) secara signifikan mengurangi kebocoran lelehan dan meningkatkan keluaran spesifik. Selain itu, parameter geometris yang dioptimalkan (rasio kompresi, rasio L/D) yang dipadukan dengan bushing umpan barel beralur dapat mencapai plastisisasi geser tinggi pada kecepatan sekrup yang lebih rendah, mengurangi suhu leleh sekitar 10°C, sehingga meningkatkan kualitas permukaan produk dan stabilitas dimensi.

Solusi Total untuk Kondisi Pengoperasian yang Keras

Untuk material khusus seperti komposit kayu-plastik (WPC), plastik rekayasa dengan kandungan tinggi, dan material daur ulang, produsen terkemuka telah beralih dari pemrosesan komponen sederhana ke layanan teknis terintegrasi yang mencakup “pemilihan material – desain proses – pasca-perawatan”.

Misalnya, untuk nilon bertulang yang mengandung lebih dari 30% serat kaca, sekrup dapat dirancang dengan pitch bervariasi dan kedalaman saluran bervariasi, dengan transisi membulat pada akar terbang untuk mengurangi konsentrasi tegangan. Dikombinasikan dengan pengelasan semprot paduan ganda dan pemolesan cermin (kekasaran permukaan Ra ≤ 0,05 μm), hal ini mengurangi risiko endapan karbon dan memudahkan pembersihan.

Kesimpulan: Nilai Jangka Panjang dari Berinvestasi pada Sekrup Berkinerja Tinggi

Singkatnya, aSekrup Tunggaldiproduksi dengan desain presisi dan berbagai perawatan pelindung tidak hanya memperpanjang masa pakainya secara signifikan, tetapi juga meningkatkan efisiensi energi cetakan ekstrusi dan injeksi, mengurangi frekuensi perawatan, dan memastikan konsistensi kualitas produk. Ketika perusahaan pengolah plastik memilih produsen yang disukainyaZhoushan Nanhaiya Plastik Machinery Co, Ltd.– yang memiliki rantai proses lengkap, peralatan permesinan presisi, dan pengalaman industri yang luas – mereka mendapatkan jaminan teknis terpadu mulai dari material sekrup, perlakuan panas hingga pelapisan permukaan, yang meletakkan dasar kokoh untuk produksi stabil jangka panjang.
